플라스틱 트윈 스크류 압출기 기계 용 도매 나사 및 배럴
1. 설명

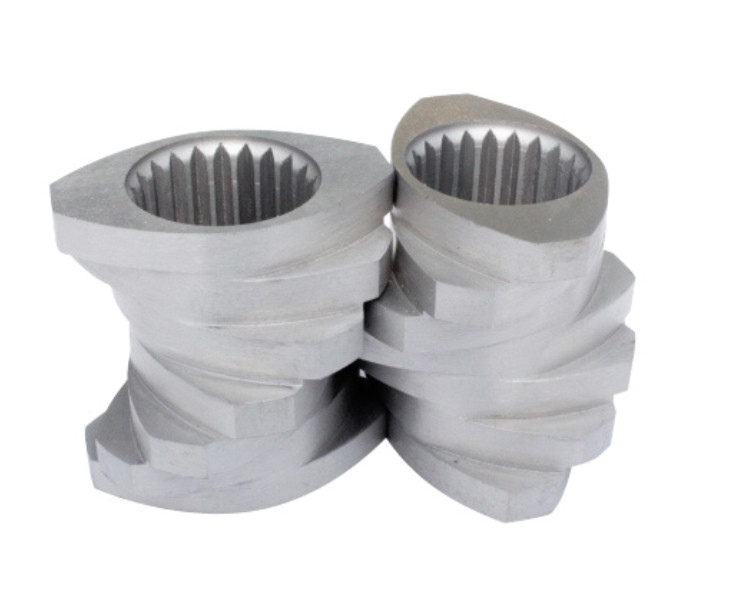

트윈 스크류 압출기에는 다양한 유형의 스크류 요소를 사용할 수 있습니다. 일반적으로 여기에는 4가지 주요 유형의 스크류 요소, 반죽 요소, 역방향 펌핑 요소 및 혼합 요소가 있습니다. 각 유형에 대해 다양한 종류가 있습니다.
100% 내부 스플라인은 스플라인 플러그 게이지로 검사하여 구성 요소의 호환성을 보장합니다.
당사의 모든 이축 압출기 요소는 열처리 후 CNC 연삭으로 마감됩니다.이 시리즈의 표면 거칠기는 Ra0.8 미만으로 열처리 변형이 부품 품질에 미치는 영향을 완전히 제거합니다.
2.Twin 나사 압출기 나사 요소 매개변수:
|
모델 |
나사 주요 직경(D/mm) | 나사 소경(d/mm) | 일/일 | 중심거리(mm) |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |

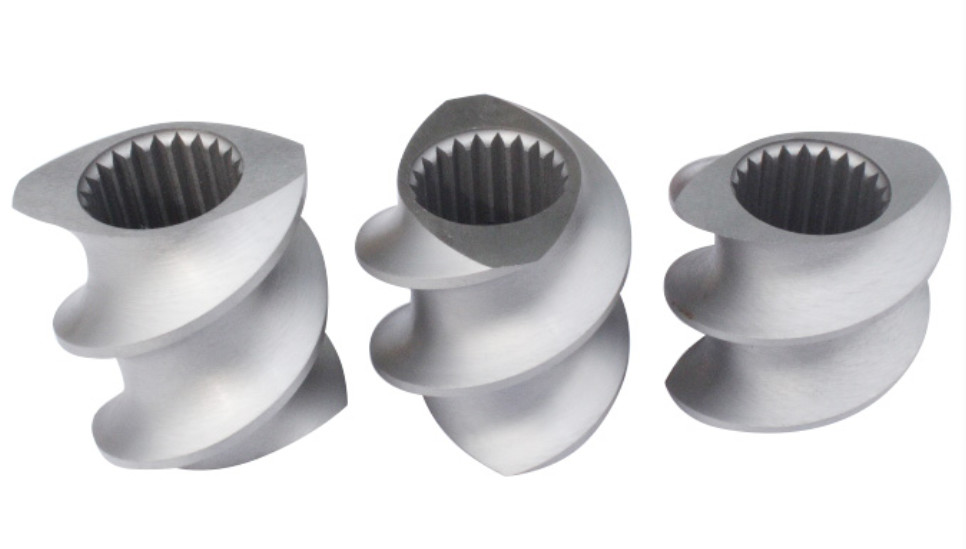

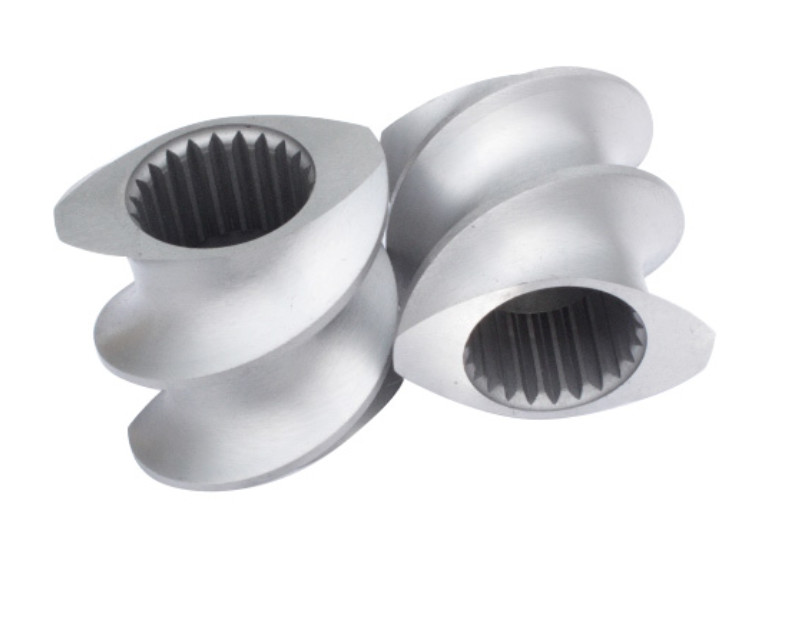

3. 나사 요소
이송 요소의 기하학적 구조는 압출기를 통한 제품의 우수한 운송을 가능하게 합니다.각 운반 요소는 플라이트 수, 길이(밀리미터) 및 피치가 특징입니다.피치는 전체 나사산에 필요한 축 길이(밀리미터)로 정의됩니다.큰 피치의 이송 요소는 작은 피치의 요소보다 더 큰 전달 효과가 있습니다.이러한 요소는 압력이 개구부에서 과도하게 증가하는 것을 방지하기 위해 예를 들어 공급 개구부에서 재료를 전달하는 데 사용됩니다.
4.영화:
