이축 스크류 플라스틱 압출기를 위한 스크루와 배럴
1. 기술

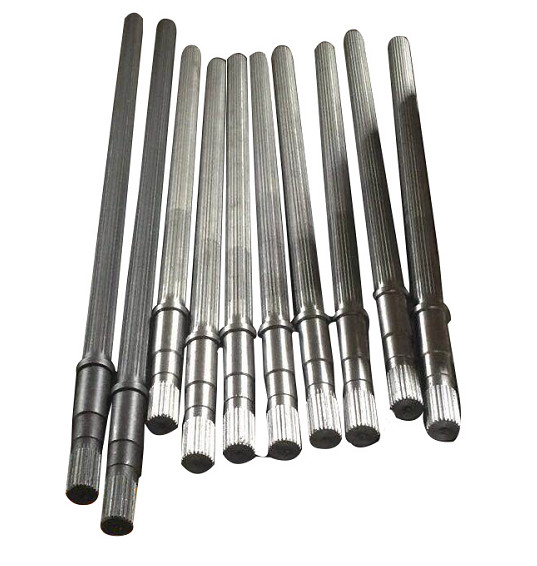

샤프트는 토크 분배에 좋은 스플라인 설계입니다.
40CrNiMoA 물질을 사용할 때, 경도는 위조하고 가공처리함으로써 증가되고 물질 토크가 열처리 프로세스에 의해 향상됩니다.
물질의 화학조성 :
| 요소 | Ｃ | Mn | Cr | Ni | Mo |
| 내용 | 0.37-0.44 | 0.50-0.80 | 0.60-0.90 | 1.25-1.65 | 0.15-0.25 |
2 .이축 스크류 압출기 스크류 소자 파라미터 :
|
모델 |
주요 지름 (D/mm)를 비트세요 | 최소 직경 (d/mm)를 비트세요 | 요구급 어음 | 센터 거리(MM) |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3. 재료 기계적 성질
비중 (kg/m3) : 약 7830
탄성률 (GPa) : 209
인장 강도 : 비 (MPa) : ≥ 980 (100)
힘을 만드세요 : Ｓ (MPa) : ≥ 835 (85)
신장은 5%입니다 : ≥ 12
횡단면 (%)의 감소 율 : ≥ 55
충격 에너지 Akv (J) : ≥ 78
알파 킬로볼트 (J/cm)의 충격 인성값 : ≥ 98 (10)

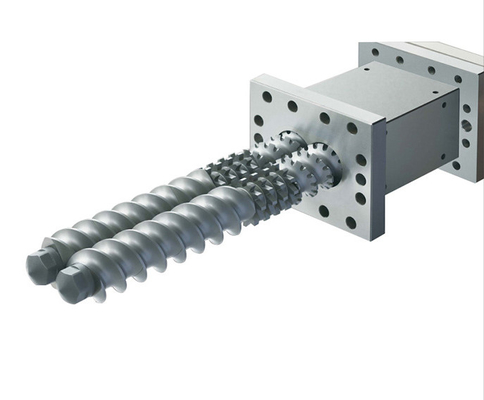

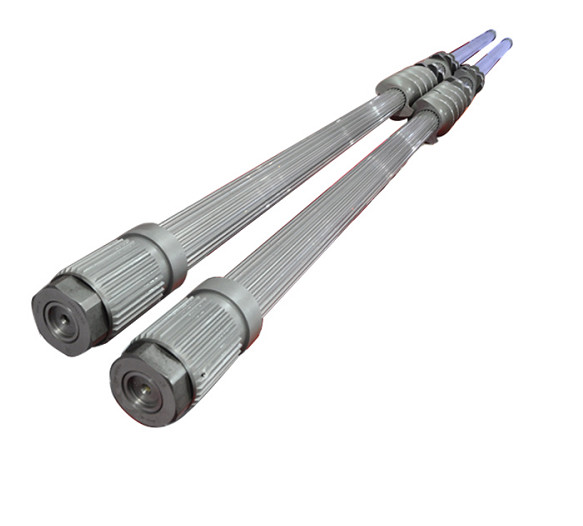

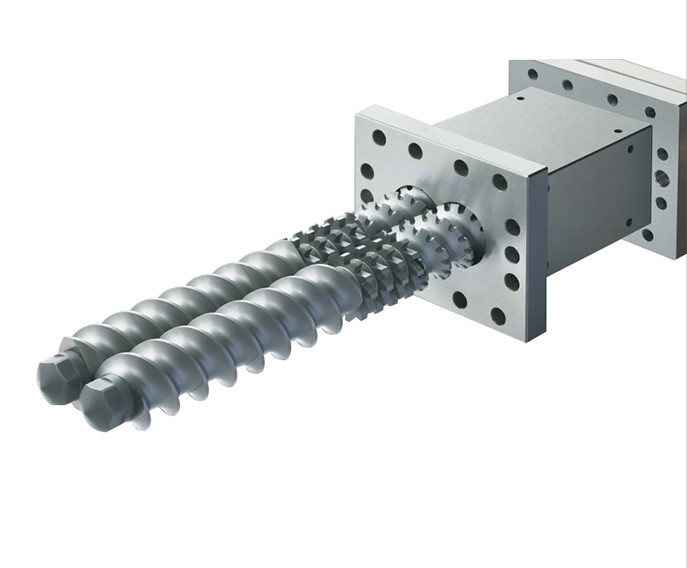

4 . 그림 :
