고급 품질 이축 스크류 배럴당 플라스틱 압출기와 PVC 기계를 위한 스크류 배럴
1. 제품 응용
그것에게 각각 제품의 처리 공정 정확도를 확보하기 위해, 복합 공작 기계 마감, 합리적 처리 기술, 진보된 테스트 장비를 사용하기.

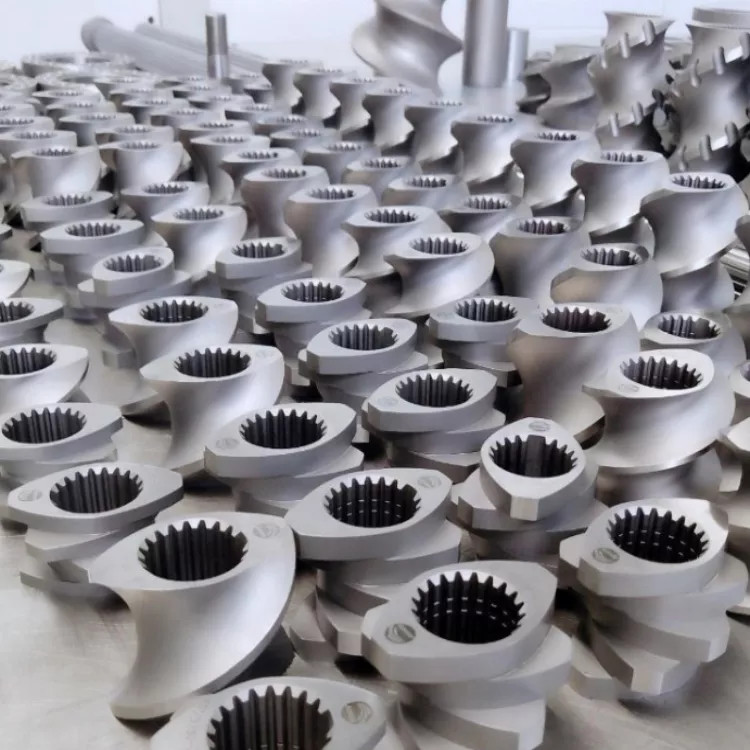

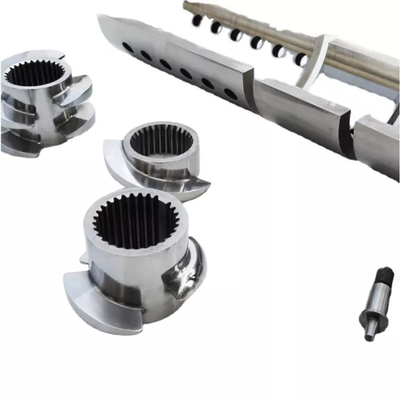

트윈-스크루 압출기 스크류 요소 :
a. 민첩한 조합에 의한 편리한 호환성.
비. 효율적 자체 세정, 전송, 컴파운딩, 프레셔-포밍과 기타 등등을 이행하세요.
c. 의 한 채 높은 도구는 W6Mo5Cr4V2를 가속시키거나 부식 방지가 고속 치료에 의해 38CrMoAlA를 단단하게 합니다.
탄력적 모듈 원칙은 가능한 다른 디자인의 넓은 범위로부터 스크류 배럴 단면에서 실현화됩니다. 빨리, 스크루 배럴 섹션의 집중적이고 획일적 난방은 전기 가열기에 의해 보증됩니다. 배럴 섹션은 안쪽 배럴 벽과 가까운 배열된 구멍과 내부 구멍 시스템에 의하여 물에 찬성입니다.
2 . 재료
| 재료 | 기술 | 견고성 |
| W6Mo5Cr4V2 | 굳어진 공구강 | 58-60HRC |
| Cr12moV | 경화 합금 강철 | 58-60HRC |
| 샘 10/CK 45 | 발전소 불순물 바이메탈 소재 | 58-65HRC |
| 38CrMoAIA | 질화 강 | >HV940 |
| 440C |
식품 등급 스테인레스 강
|
54~56HRC |
| C-276 | 하스텔로이 | 180HB |
3 . 배럴 설계 차트
|
아니오. |
모델 |
L*W*H(mm) |
지름 Φ(mm) |
중심거리 D(mm) |
|
1 |
20 |
132*115*105 |
Φ23 |
18.4 |
|
2 |
30 |
120*135*115 |
Φ30.6 |
26 |
|
3 |
35 |
140*140*120 |
Φ36 |
30 |
|
4 |
36 |
150*160*140 |
Φ36 |
30 |
|
5 |
40 |
160*175*145 |
Φ41.6 |
34.5 |
|
6 |
50 |
190*190*150 |
Φ51 |
42 |
|
7 |
52 |
210*200*155 |
Φ52 |
43 |
|
8 |
53 |
220*210*160 |
Φ53.3 |
48 |
|
9 |
58 |
240*220*175 |
Φ58 |
48 |
|
10 |
60 |
240*210*170 |
Φ60 |
52 |
|
11 |
65 |
240*210*170 |
Φ63 |
52 |
|
12 |
75 |
290*260*200 |
Φ71.8 |
60 |
|
13 |
85 |
320*280*215 |
Φ81.9 |
67.8 |
|
14 |
92 |
360*210*240 |
Φ92 |
78 |
|
15 |
95 |
360*310*240 |
Φ94 |
78 |
|
16 |
110 |
420*330*240 |
Φ109 |
91.5 |
|
17 |
125 |
500*390*290 |
Φ125 |
98 |
|
18 |
135 |
500*440*340 |
Φ134 |
110 |
4. 그림 :
