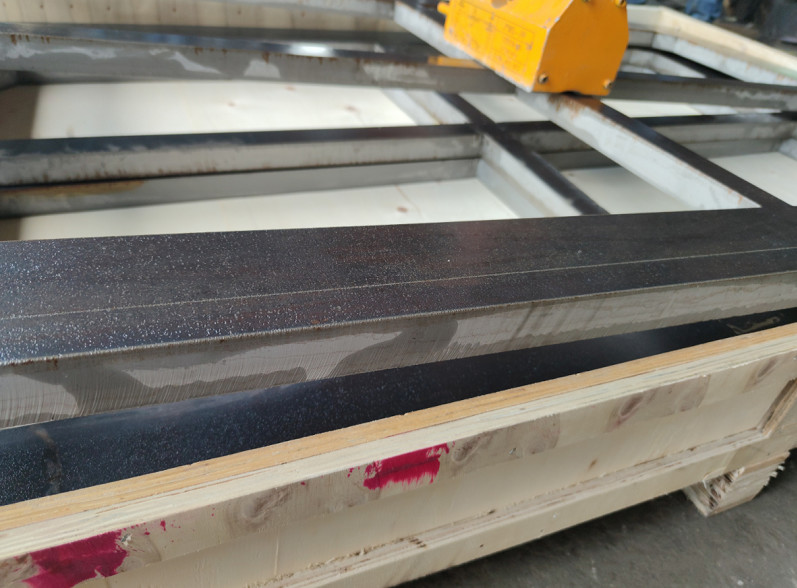

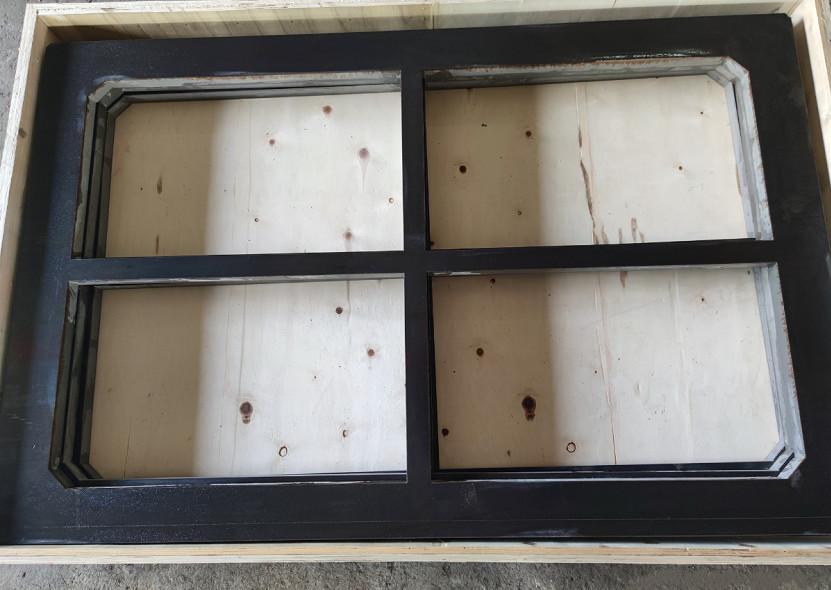

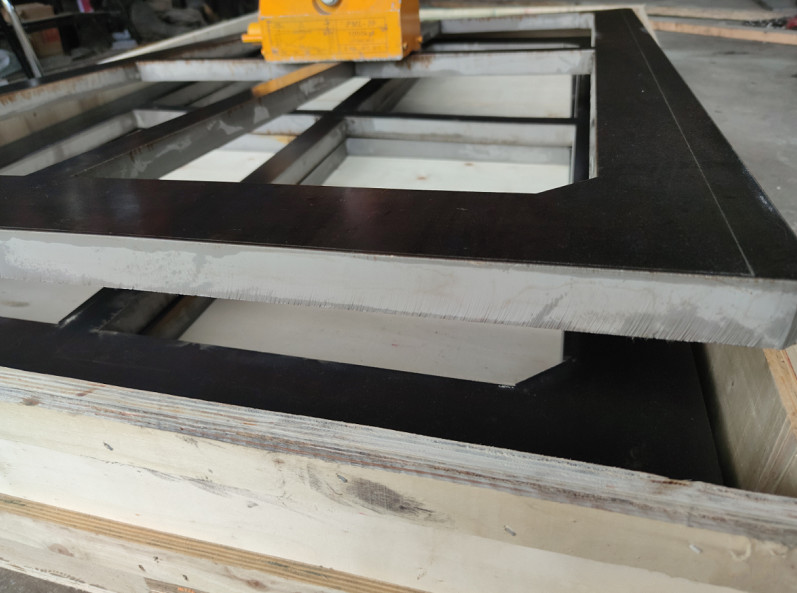

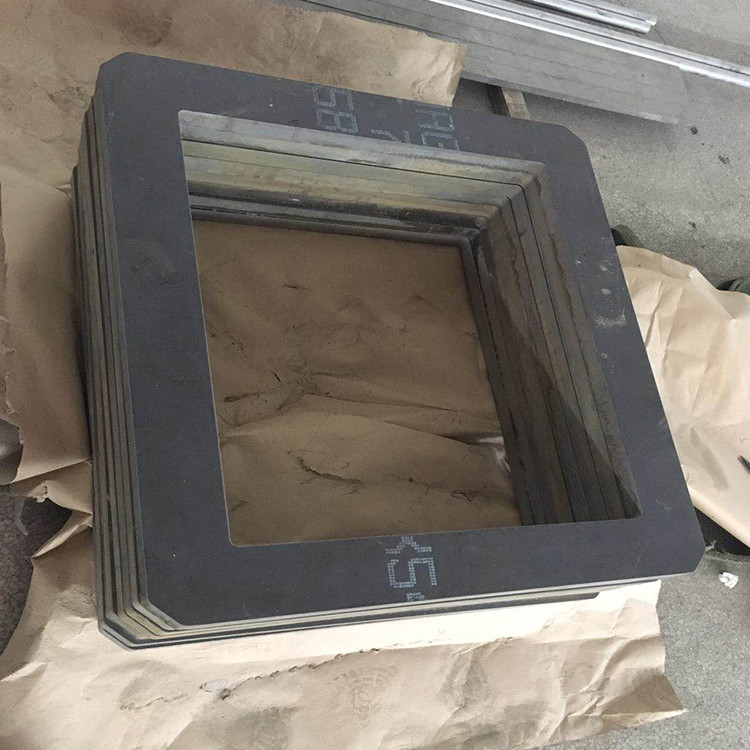

반도체 응용을 위한 저팽창과 정확성 인바르 36 프레임
1 . 기술 :
온도 변환으로 확장 또는 축소의 그것의 상대적 부족을 언급하면서, 이름 인바르는 단어 인바리러블에서 발생합니다.
그것은 스위스 물리학자 샤를 에두아르 기욤에 의해 1896년에 발명되었습니다. 그는 과학 기구의 개선을 가능하게 한 이 발견에 대한 1920년에 노벨 물리학상을 받았습니다.
높은 치수 안정성이 교정용 계기, 시계, 지진에 의한 서행 계측기, 텔레비젼 섀도 마스크 골조, 모터스에서 밸브와 반자기 시청과 같이, 요구된 곳에서 OhmAlloy-4J36 (인바르)는 사용됩니다. 지형 촬영에서 퍼스트-오더 (고정밀) 높이 레벨링이 수행되는 것 일 때, 사용된 수준 표척 (수준척)은 그 대신에 나무 또는 섬유 또는 다른 금속의 인바르로 만들어집니다. 인바르 지주는 그들의 실린더 안에서 그들의 열팽창을 제한하기 위해 약간의 피스톤에서 사용되었습니다.
2 . 정상적 composition%
|
|
35~37.0 |
Fe |
기본 어셈블리 언어. |
Co |
- |
Si |
≤0.3 |
|
Mo |
- |
Cu |
- |
Cr |
- |
Mn |
0.2~0.6 |
|
Ｃ |
≤0.05 |
Ｐ |
≤0.02 |
Ｓ |
≤0.02 |
|
전형적 물성
|
|
8.1 |
|
20oC(mm2/m)에 있는 전기 고유 저항 |
0.78 |
|
resistivity(20oC~200oC)X10-6/oC의 온도 인자 |
3.7~3.9 |
|
열전도율, λ/ W/(m*oC) |
11 |
|
물질이 자성을 잃는 온도 Tc/ 오크 |
230 |
|
탄성률, E/ Gpa |
144 |
3 . 애플리케이션
라디오와 전자 장치에서,
항공기 제어에서 제조편
광학적이고 레이저 시스템
바이메탈 온도 조절 장치에서 그리고 온도 조절기를 위한 로드와 튜브 조립체에
4 . 전형적 역학적 성질
|
|
신장 |
|
Mpa |
% |
|
641 |
14 |
|
689 |
9 |
|
731 |
8 |
