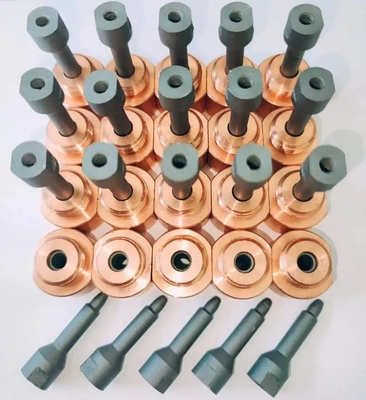

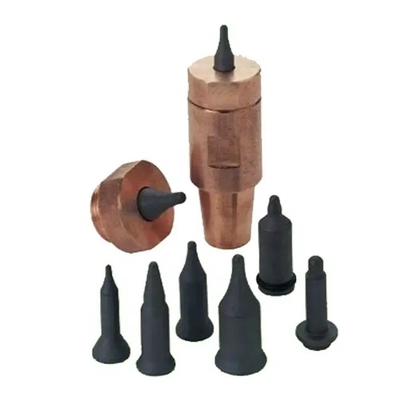

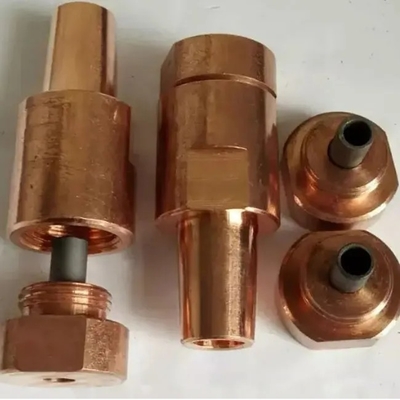

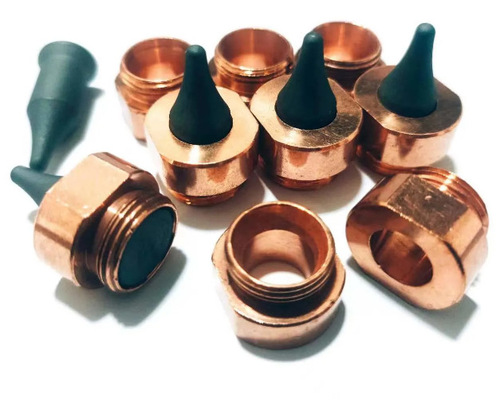

견과류 프로젝션 웰딩 전극 Kcf 위치 핀 전극 코어 전극 캡 전극 커버 웰딩 단열 핀
KCF,이 재료는 주로 저항 용접 장비에 사용됩니다. 우리는 일반적으로 용접 견과류 위치 핀으로 세라믹 가이드 핀을 사용합니다.그래서 이제 KCF 가이드 핀은 세라믹 대신 점점 더 인기가 있습니다.
일반적으로 우리는 M4/M5/M6/M8/M10의 표준 크기를 가지고 있으며 사용자 정의 된 유형도 허용합니다.
당신이 원하는 도면을 공유하면 우리는 당신을 위해 인용 할 것입니다.
우리는 일반적으로 용접 견과류 포지셔닝 핀으로 세라믹 가이드 핀을 사용합니다. 그러나 세라믹의 견고도가 약하고 부서지기 때문에 이제 세라믹 대신 KCF 가이드 핀이 점점 더 인기가 있습니다.
KCF 가이드 핀 / 스레이브는 단열 코팅이 아니라 껍질을 벗기지 않는 특별히 가공된 단열 재료입니다.
핀 재료: KCF,AL2O3,ZrO2,Si3N4, 세라믹, 스테인리스 스틸 등
KCF 핀 지름:M4,M5,M6,M8,M10,M12...
응용: KCF 가이드 핀은 프로젝션 용접, 너트 용접, 스터드 용접에 널리 사용됩니다
▲고온 강도
▲최고 열충격 저항성
▲ 뛰어난 마모 저항성
▲좋은 골절 견고성
▲기계적 피로 및 미끄러짐 저항
▲ 좋은 산화 저항성으로 우수한 비누 방지 특성
▲ 막대기 모양을 처리하는 것이 편리하며 기간이 짧을 것입니다
W-PN 코드
|
크기 |
코드 |
크기 |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
L |
C |
D |
E |
Q |
R |
||
| M4 | 4P | 4.8 | 12.0 | 29.0 | 6.5 | 5.5 | 7.5 | 2 | 11.0 |
| M5 | 5P | 5.8 | 12.0 | 30.0 | 8.5 | 7.5 | 6.5 | 2 | 15.0 |
| M6 | 6P | 6.8 | 12.0 | 31.5 | 11.0 | 9.5 | 5.5 | 3 | 23.6 |
| M8 | 8P | 8.8 | 12.0 | 31.0 | 12.0 | 10.5 | 4.0 | 3 | 21.7 |
| M10 | 10P | 10.8 | 16.0 | 34.5 | 14.0 | 12.0 | 5.5 | 4 | 22.3 |
| M12 | 12P | 12.8 | 16.0 | 36.0 | 17.0 | 15.0 | 4.0 | 4 |
27.0 |
