자동차 산업 견과류 용접 스팟 용접 기계 KCF / Si3n4 / Zro2 가이드 핀
1, 설명:
블룸 웰딩은 KCF 막대기의 제조업체입니다. 우리는 또한 KCF 가이드 핀을 만듭니다. 우리는 다양한 크기의 가이드 핀, 위치 핀, 부싱, 수갑을 제공합니다. 우리의 재료는 KCF 합금 물질,세라믹 코팅지르코니아 세라믹, 실리콘 나이트라이드 세라믹 등. 우리는 표준 크기를 만들 수있을뿐만 아니라 당신의 그림에 따라 KCF 핀을 만들 수 있습니다. 당신의 조사를 환영합니다.
우리는 모든 종류의 저항 용접 액세서리를 생산하고 공급합니다. 용접 전극, 전극 끝, 캡 끝, 전극 수납기, 전극 팔, 어댑터, 용접 바퀴, 직선 턱, 휘어진 턱,KCF 가이드 핀KCF 수갑, 톱 드레서 도구, 용접 테스트.
2. 속성
|
코드 |
성분 ((wt%) |
팽창 강도 ((N/mm2) |
양력 강도 ((N/mm2) |
연장 (%) |
특징 |
적용 |
|
KCF |
Cr20,Al3,Fe Bal |
539 |
392 |
15 |
산화 저항성 |
용접기, 투사 용접용 안내 핀 |
우리는 다양한 크기의 KCF 가이드 핀과 KCF 수갑을 제공합니다. 표준 kcf 핀은 항상 재고에 있습니다. 또한 귀하의 그림에 따라 사용자 정의 된 핀을 공급합니다.뛰어난 단열 성능과 장수성우리의 kcf 가이드 핀은 직접 또는 간접적으로 GM,VW,TOYOTA 등 자동차 용접 공장에서 사용됩니다.
핀 재료: KCF,AL2O3,ZrO2,Si3N4, 세라믹, 스테인리스 스틸 등
KCF 핀 지름:M4,M5,M6,M8,M10,M12...
응용: KCF 가이드 핀은 프로젝션 용접, 너트 용접, 스터드 용접에 널리 사용됩니다
좋은 단열 성능
탁월한 마모 저항성
고온 항 산화 성능
좋은 열 충격 성능
KCF 물질은 특별한 금속 물질입니다. 특별한 열 처리 과정과 1000-1500도 공정 온도 범위 조정으로,표면은 10-32μm 두께의 고품질 절연 층을 생성 할 수 있습니다.소금매트릭스와 단열층은 결합할 수 있는 좋은 능력을 가지고 있습니다.각종 부품의 제조 후 기계 가공에 사용되는 재료이 물질은 주로 저항 용접 장비에 사용됩니다.
우리는 일반적으로 용접 견과류 포지셔닝 핀으로 세라믹 가이드 핀을 사용합니다. 그러나 세라믹의 견고도가 약하고 부서지기 때문에 이제 세라믹 대신 KCF 가이드 핀이 점점 더 인기가 있습니다.

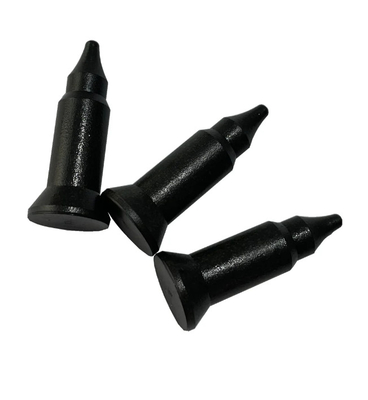

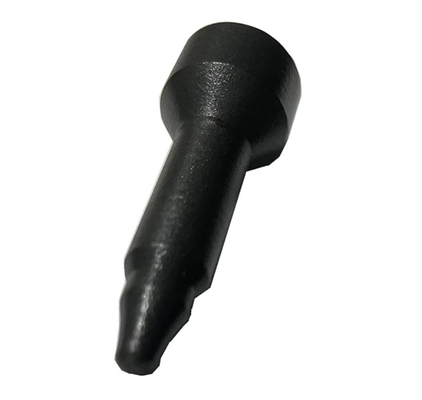

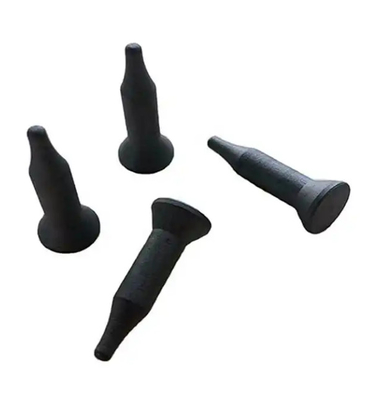

KCF 포지셔닝 핀
a) S특수 페로크롬 합금
b) 단단함, 강도 및 견고함
c) L특별한 열처리 과정을 거친 후 표면에 ow-전압 단열
d) 가공이 편리하고 주기가 짧습니다.
|
1
|
좋은 단열 성능
|
|
2
|
탁월한 마모 저항성
|
|
3
|
고온 항 산화 성능
|
|
4
|
좋은 열 충격 성능
|
| 세라믹 (고체) | 전통적으로 실리콘 나이트라이드 - 완전 고립됐어 |
회색, 하얀색, 베이지색, 파란색 | 초기 비용이 높지만 조건이 허용하면 다른 핀보다 오래 지속됩니다. 손상을 입을 수 있습니다. 용접 스프레이를 거부합니다. |
|---|---|---|---|
| KCF | 단단하고 절연성 피부를 가진 특별한 치유 처리 합금 | 회색 / 검은색 | 합리적인 수명으로 저렴한 핀 |
2. 크기
W-PN 코드
|
크기 |
코드 |
크기 |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
L |
C |
D |
E |
Q |
R |
||
|
M4 |
4P |
4.8 |
12.0 |
29.0 |
6.5 |
5.5 |
7.5 |
2 |
11.0 |
|
M5 |
5P |
5.8 |
12.0 |
30.0 |
8.5 |
7.5 |
6.5 |
2 |
15.0 |
|
M6 |
6P |
6.8 |
12.0 |
31.5 |
11.0 |
9.5 |
5.5 |
3 |
23.6 |
|
M8 |
8P |
8.8 |
12.0 |
31.0 |
12.0 |
10.5 |
4.0 |
3 |
21.7 |
|
M10 |
10P |
10.8 |
16.0 |
34.5 |
14.0 |
12.0 |
5.5 |
4 |
22.3 |
|
M12 |
12P |
12.8 |
16.0 |
36.0 |
17.0 |
15.0 |
4.0 |
4 |
27.0 |
PN-A 코드
|
크기 |
코드 번호 |
Ød |
ØD |
Ød1 |
L |
|---|---|---|---|---|---|
|
M4 |
PN-A-4.8 |
4.8 |
12 |
3.1 |
4.0 |
|
M5 |
PN-A-5.8 |
5.8 |
4.0 |
5.0 |
|
|
M6 |
PN-A-6.8 |
6.8 |
4.8 |
5.5 |
|
|
M8 |
PN-A-8.8 |
8.8 |
6.6 |
6.0 |
|
|
M10 |
PN-A-10.8 |
10.8 |
16 |
8.3 |
8.5 |
|
M12 |
PN-A-12.8 |
12.8 |
10.3 |
10.0 |
I-PM 코드
|
견과류 크기 |
크기 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
E |
F |
G |
L |
Q |
R |
|
|
M4 |
3.2 |
4-7 |
10 |
5 |
2.0 |
22 |
4 |
31 |
2.5 |
9.0 |
|
M5 |
4.1 |
5-8 |
10 |
6 |
2.5 |
22 |
4 |
32 |
3.0 |
13.3 |
|
M6 |
4.9 |
6~10 |
10 |
7 |
2.5 |
22 |
3 |
32 |
3.5 |
15.5 |
|
M8 |
6.6 |
8-11 |
12 |
8 |
3.0 |
23 |
3 |
34 |
5.0 |
17.5 |
|
M10 |
8.5 |
10-13 |
15 |
10 |
3.5 |
24 |
3 |
37 |
7.0 |
30.5 |
|
UNIFY |
9.7 |
11-14 |
16 |
12 |
4.0 |
24 |
3 |
39 |
8.0 |
37.5 |
|
M12 |
10.4 |
12-15 |
16 |
12 |
4.0 |
24 |
3 |
39 |
9.0 |
41.0 |
