도매 스크루와 배럴 플라스틱 쌍 나사 스크루 추출기 기계
1설명
쌍 나사 엑스트루더에는 다양한 유형의 나사 요소가 사용될 수 있습니다. 일반적으로 네 가지 주요 유형의 나사 요소가 있습니다.각 종류에 대해 많은 다른 종류가 있습니다.
100% 내부 스플라인은 부품의 교환성을 보장하기 위해 스플라인 플러그 가이드로 검사됩니다.
우리의 쌍 나사 추출기 요소는 모두 열 처리 후 CNC 밀링에 의해 완료됩니다. 이 시리즈의 표면 거칠기는 Ra0 미만입니다.8, 그것은 완전히 구성 요소의 품질에 열 처리 변형의 영향을 제거합니다.
2. 쌍 나사 추출기 나사 요소 파라미터:
|
모델 |
스크루 메이저 지름 (D/mm) | 스ikulu 소형 지름 (d/mm) | D/d | 중앙 거리 (mm) |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3스크루 요소
컨베이어 요소의 기하학은 extruder를 통해 제품의 좋은 운송을 가능하게합니다. 각 컨베이어 요소는 비행 횟수, 길이가 밀리미터,그리고 그 높이는진리는 전체 가닥에 필요한 밀리미터의 축 길이로 정의됩니다. 큰 진도의 전달 요소는 작은 진도의 전달 효과보다 더 큰 전달 효과를 가지고 있습니다.이 요소들은 물질을 전달하는 데 사용됩니다..g. 피드 오프닝에서 압력이 과도하게 증가하는 것을 피하기 위해.

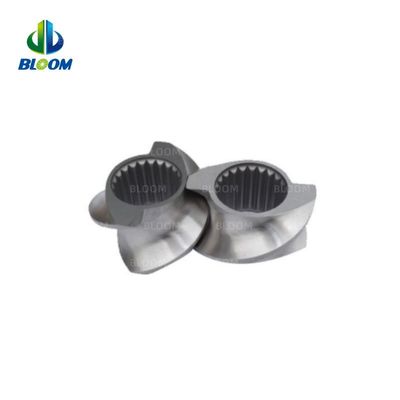

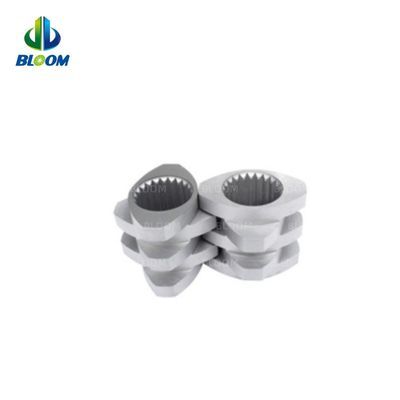

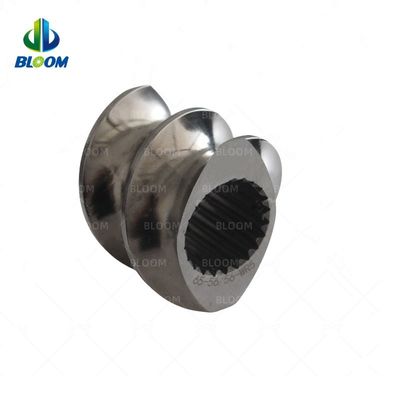

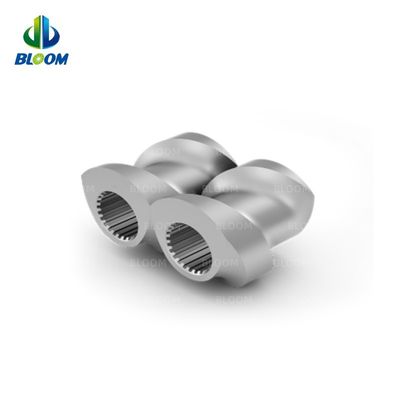

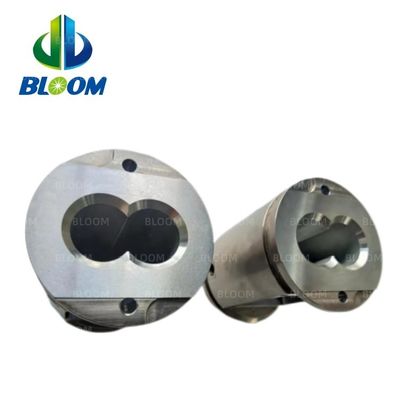

4.사진:
